Scherbalken sind Kraftaufnehmer zur Messung von Kräften, die quer zur Längsachse des Sensorkörpers wirken. Die Kraft wird über Dehnungsmessstreifen (DMS) erfasst und in ein elektrisches Messsignal umgewandelt.
VELOMAT entwickelt und fertigt Scherbalken für unterschiedliche Messbereiche – vom Einzelstück bis zur Serie.
Scherbalken kommen unter anderem in Prüfständen, Plattform-, Band- und Behälterwaagen, in der Förder- und Aufzugstechnik sowie in der Medizintechnik zum Einsatz. Auch zur Kraftmessung an Hebeln oder als Drehmomentstütze werden sie eingesetzt.

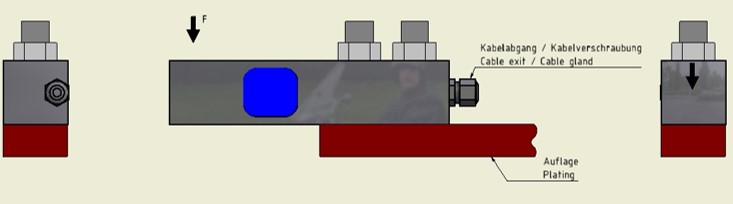

Der Scherbalken ist als Kragbalken mit zwei Messkammern ausgeführt und wird je nach Messbereich aus Aluminium oder Edelstahl gefertigt. Die spezielle Balkengeometrie ermöglicht eine gezielte Erfassung der auftretenden Scherkräfte. Über Montage-Gewindebohrungen lässt sich der Kraftaufnehmer einfach und passgenau in Maschinen und Konstruktionen integrieren.
Die Krafteinleitung erfolgt über eine separate Gewindebohrung. Dadurch kann der Scherbalken entsprechend der jeweiligen Einbausituation montiert und die zu messende Kraft gezielt in den Sensorkörper eingeleitet werden
Die Dehnungsmessstreifen sind als DMS-Vollbrücke in den Messkammern angeordnet und erfassen die durch die Scherkraft verursachte Verformung des Sensorkörpers. Der Applikationsraum ist mit einer hochelastischen Vergussmasse vergossen, die die DMS zuverlässig vor mechanischen und chemischen Einflüssen schützt.
Für eine hohe Messqualität wird die Brücke im unbelasteten Zustand auf ca. ±0,01 mV/V abgeglichen. Der direkte Anschluss an einen Messverstärker ermöglicht eine einfache Integration in bestehende Messsysteme.
Der Schirm des Zuleitungskabels ist elektrisch getrennt von der Oberfläche des Kraftaufnehmers. Diese Ausführung reduziert mögliche Störeinflüsse und sorgt für eine zuverlässige Signalübertragung
