Οδηγίες ασφαλείας

Η εγκατάσταση, η θέση σε λειτουργία και η χρήση των πείρων μέτρησης φορτίου πρέπει να πραγματοποιούνται αποκλειστικά σύμφωνα με τους ισχύοντες κανόνες ασφαλείας. Η εγκατάσταση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από κατάλληλα εξειδικευμένο προσωπικό.

Πριν από την εγκατάσταση, πρέπει να ελέγχεται εάν ο πείρος μέτρησης φορτίου είναι κατάλληλος για την προβλεπόμενη χρήση. Πρέπει να τηρούνται οι πληροφορίες και οι τεχνικές απαιτήσεις που αναφέρονται στο αντίστοιχο δελτίο δεδομένων.

Η μη τήρηση των κανόνων ασφαλείας μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς και υλικές ζημιές.

Μηχανική εγκατάσταση

Οι αισθητήρες μέτρησης φορτίου είναι ευαίσθητοι αισθητήρες ακριβείας. Μην χρησιμοποιείτε ποτέ σφυρί για την τοποθέτησή τους! Τα χτυπήματα και οι κρούσεις μπορεί να προκαλέσουν ζημιά στους αισθητήρες μέτρησης φορτίου και να επηρεάσουν την ακρίβεια της μέτρησης.

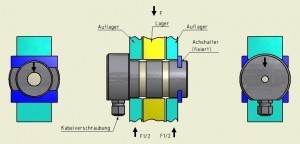

Η δύναμη που πρόκειται να μετρηθεί πρέπει να είναι η μόνη δύναμη που ασκείται στους αισθητήρες μέτρησης φορτίου. Η εφαρμογή της δύναμης πρέπει πάντα να γίνεται προς την κατεύθυνση που υποδεικνύεται από το βέλος δύναμης που είναι χαραγμένο στην εμπρόσθια πλευρά.

Ο πείρος μέτρησης δύναμης πρέπει να ασφαλίζεται ώστε να μην μετατοπίζεται αξονικά και να μην περιστρέφεται. Για το σκοπό αυτό χρησιμοποιείται στάνταρ ένας συγκρατητήρας άξονα. Πρέπει να τηρούνται οι αντίστοιχες προδιαγραφές, για παράδειγμα σύμφωνα με το πρότυπο DIN 15058.

Για να διασφαλίζονται ακριβείς μετρήσεις, όλα τα κινητά μέρη, όπως οι τροχαλίες και οι οδηγοί καλωδίων, πρέπει να είναι πάντα επαρκώς λιπασμένα. Ένας σωστά εγκατεστημένος πείρος μέτρησης φορτίου δεν απαιτεί γενικά συντήρηση.

Καλωδιώσεις σύνδεσης και τοποθέτηση καλωδίων

Τα καλώδια σύνδεσης για τους πείρους μέτρησης φορτίου VELOMAT παρέχονται στάνταρ με εξωτερικό περίβλημα από PVC. Για αυξημένες απαιτήσεις, όπως για παράδειγμα αντοχή σε χημικές ουσίες, αντοχή στην υπεριώδη ακτινοβολία ή αντοχή στην τριβή, τα καλώδια σύνδεσης μπορούν, κατόπιν αιτήματος, να κατασκευαστούν και με εξωτερικό περίβλημα από PUR.

Εάν το PUR δεν είναι κατάλληλο για τις εκάστοτε συνθήκες χρήσης, τα καλώδια σύνδεσης πρέπει επιπλέον να τοποθετηθούν σε κατάλληλους προστατευτικούς σωλήνες.

Σε περίπτωση πείρων μέτρησης φορτίου με έξοδο γέφυρας, το καλώδιο σύνδεσης δεν πρέπει να υπερβαίνει τα 3 m. Εάν απαιτείται μεγαλύτερη απόσταση, πρέπει να συνδεθεί ένας ενισχυτής μέτρησης στο καλώδιο.

Τα καλώδια σύνδεσης πρέπει να τοποθετούνται ξεχωριστά και σε επαρκή απόσταση από καλώδια υψηλής τάσης και καλώδια φορτίου, προκειμένου να αποφεύγονται παρεμβολές στο σήμα μέτρησης.

Αιτίες βλάβης

Οι πείροι μέτρησης φορτίου είναι ανθεκτικά εξαρτήματα μηχανημάτων, τα οποία, όταν εγκαθίστανται σωστά και χρησιμοποιούνται σύμφωνα με τον προορισμό τους, μπορούν να λειτουργούν αξιόπιστα για πολλά χρόνια. Ωστόσο, διάφοροι εξωτερικοί παράγοντες ή ακατάλληλες καταπονήσεις μπορεί να οδηγήσουν σε πρόωρη βλάβη.

Μεταξύ των συχνότερων αιτιών συγκαταλέγονται:

• Υπερφόρτωση από δυνάμεις που υπερβαίνουν τη μέγιστη επιτρεπόμενη δύναμη λειτουργίας, για παράδειγμα από δυνάμεις κρούσης ή ροπές
• Υγρασία που διεισδύει στον πείρο μέτρησης φορτίου
• Χημικές επιδράσεις που προσβάλλουν τον αισθητήρα ή τα εξαρτήματά του
• Εργασίες συγκόλλησης σε άμεση γειτνίαση με τον πείρο μέτρησης φορτίου, όταν κατά τη διάρκεια αυτών το ρεύμα συγκόλλησης διαρρέει το κύτταρο μέτρησης
• Υπερθέρμανση του πείρου μέτρησης φορτίου
• Ζημιά στο καλώδιο σύνδεσης

Η σωστή εγκατάσταση, η τήρηση των επιτρεπόμενων συνθηκών λειτουργίας και η προσεκτική χρήση του πείρου μέτρησης φορτίου συμβάλλουν ουσιαστικά στη μεγάλη διάρκεια ζωής και στην αξιόπιστη μέτρηση.
