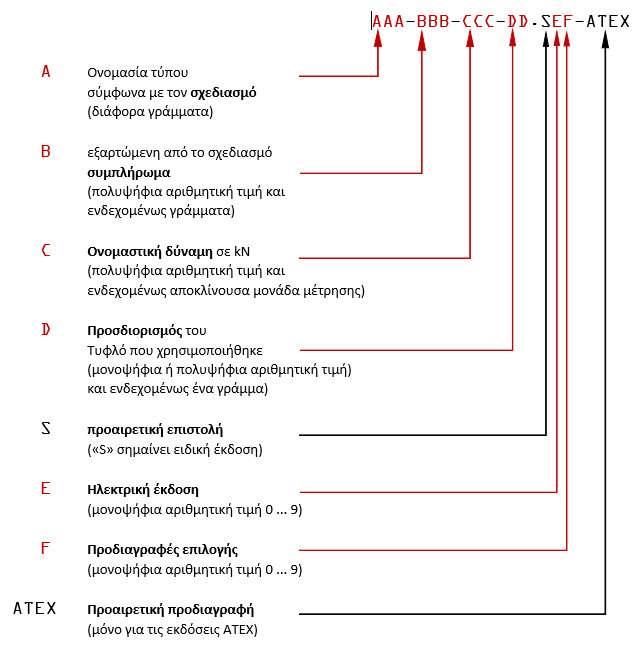

Ονοματολογία των μετατροπέων δύναμης





A – Σχεδιασμός

Ονομασία τύπου ανάλογα με το σχέδιο (πολλά γράμματα):

Ονομασία τύπουΣχεδιασμός – Οικογένεια
ZKAΜετατροπέας δύναμης εφελκυσμού - ράβδος
ZRAΜετατροπέας δύναμης εφελκυσμού - σωλήνας
KWZΜετατροπέας δύναμης εφελκυσμού - πλάκα σύνδεσης
ZKAGΜετατροπέας δύναμης εφελκυσμού - άκρο ράβδου
SKA / BFS / LBA-120Μετατροπέας διατμητικής δύναμης
RSAΜετατροπέας διατμητικής δύναμης - δακτύλιος
DSKAΜετατροπέας διατμητικής δύναμης - διπλός
SLSΜετατροπέας διατμητικής δύναμης - δίσκος (δίσκος διατμητικού φορτίου)
WZEΜετατροπέας διατμητικής δύναμης - Κυψέλη φορτίου
SB / MB / SKLΜετατροπέας διατμητικής δύναμης - Καρφίτσα μέτρησης
BKA / CFBΜετατροπέας δύναμης κάμψης
LBA-160Μετατροπέας δύναμης κάμψης - καλώδιο
BSTΜετατροπέας δύναμης κάμψης - ράβδος
KBKΜετατροπέας δύναμης κάμψης - σταυρός
PBBΜετατροπέας δύναμης κάμψης - παράλληλος (παράλληλη δέσμη κάμψης)
DPBBΜετατροπέας δύναμης κάμψης - διπλά παράλληλος
DAΜετατροπέας τάσης
DKAΜετατροπέας δύναμης συμπίεσης
RMAΜετατροπέας δύναμης διαστολής - δακτύλιος
SZΜετατροπέας δύναμης διαστολής - Κύλινδρος συμπίεσης
DRAΜετατροπέας δύναμης πίεσης (-πνευματικά / -υδραυλικά)
DZA / DD / MFD /ZDKAΜετατροπέας δύναμης τάσης-συμπίεσης



B – Προσθήκες

Πρόσθεση σε συνάρτηση με τον σχεδιασμό, πολυψήφια αριθμητική αξία και ενδεχομένως γράμματα:

ΕπιστολήΚενό σώμα
Χωρίς… κατασκευασμένο από χάλυβα
A… κατασκευασμένο από αλουμίνιο
D… Μηχανικά πλεονάζον (διπλό)
R… ως ειδικό σχήμα, στρογγυλό
S… ως ειδική μορφή, ειδική
V ή Z… ως ειδική εξατομικευμένη μορφή



C – Ονομαστική δύναμη

Ονομαστική δύναμη σε kN, πολυψήφια αριθμητική τιμή και ενδεχομένως αποκλίνουσα μονάδα μέτρησης. Αποκλίνουσες προδιαγραφές σε N, kg ή t δυνατές (αίτημα πελάτη)


D – Αναγνώριση

Αναγνώριση του χρησιμοποιηθέντος κενού, μονοψήφια ή πολυψήφια αριθμητική τιμή και ενδεχομένως ένα γράμμα. Η αριθμητική τιμή προσδιορίζει τον μηχανικό σχεδιασμό του τεμαχίου ανάλογα με τον σχεδιασμό, τις πρόσθετες πληροφορίες και τον σχεδιασμό ονομαστικής δύναμης.



S – Προαιρετική επιστολή

S σημαίνει ειδική ηλεκτρική έκδοση:

  • Κατά τη χρήση ειδικής ρύθμισης ενισχυτή (σημείο μηδέν, ονομαστική δύναμη ή τελική τιμή)
  • Κατά τη χρήση ειδικού ενισχυτή



E – Ηλεκτρική έκδοση

(μονοψήφια αριθμητική τιμή 0 ... 9)

ΨηφίοΤύπος ενισχυτή
0Χωρίς ενισχυτή
1Ένας ενισχυτής1 ... 9 mAΕνσωματωμένο στον αισθητήρα
2Ένας ενισχυτής1 ... 9 mAΕξωτερικά στο περίβλημα
3Δύο ενισχυτές1 ... 9 mAΕνσωματωμένο στον αισθητήρα
4Δύο ενισχυτές1 ... 9 mAΕξωτερικά στο περίβλημα
5Ένας ενισχυτής4 … 20 mAΕνσωματωμένο στον αισθητήρα
6Ένας ενισχυτής4 … 20 mAΕξωτερικά στο περίβλημα
7Δύο ενισχυτές4 … 20 mAΕνσωματωμένο στον αισθητήρα
8Δύο ενισχυτές4 … 20 mAΕξωτερικά στο περίβλημα
9Ένας ενισχυτήςCAN - BUSΕξωτερικά στο περίβλημα
