Perno de medición

… para su integración directa en diseños

Los pernos de medición combinan la función de un perno mecánico con la de un transductor de fuerza. Se integran directamente en una estructura en lugar de un perno convencional y registran las fuerzas de cizallamiento que se producen.

Gracias a su diseño compacto, los pernos de medición son especialmente adecuados para aplicaciones en las que se deben medir fuerzas en articulaciones, cojinetes o uniones móviles. VELOMAT ofrece diferentes modelos para diversas situaciones de montaje y tareas de medición.

Ámbitos de aplicación habituales

Los pernos de medición se utilizan, entre otros, en articulaciones, soportes, poleas de desvío y rodamientos de rodillos. Entre sus aplicaciones típicas se encuentran la tecnología de grúas y elevación, las plataformas de trabajo, así como la tecnología de transporte, automoción y ferroviaria.

Son especialmente adecuados para construcciones en las que se desea utilizar un perno ya existente para medir la fuerza al mismo tiempo.

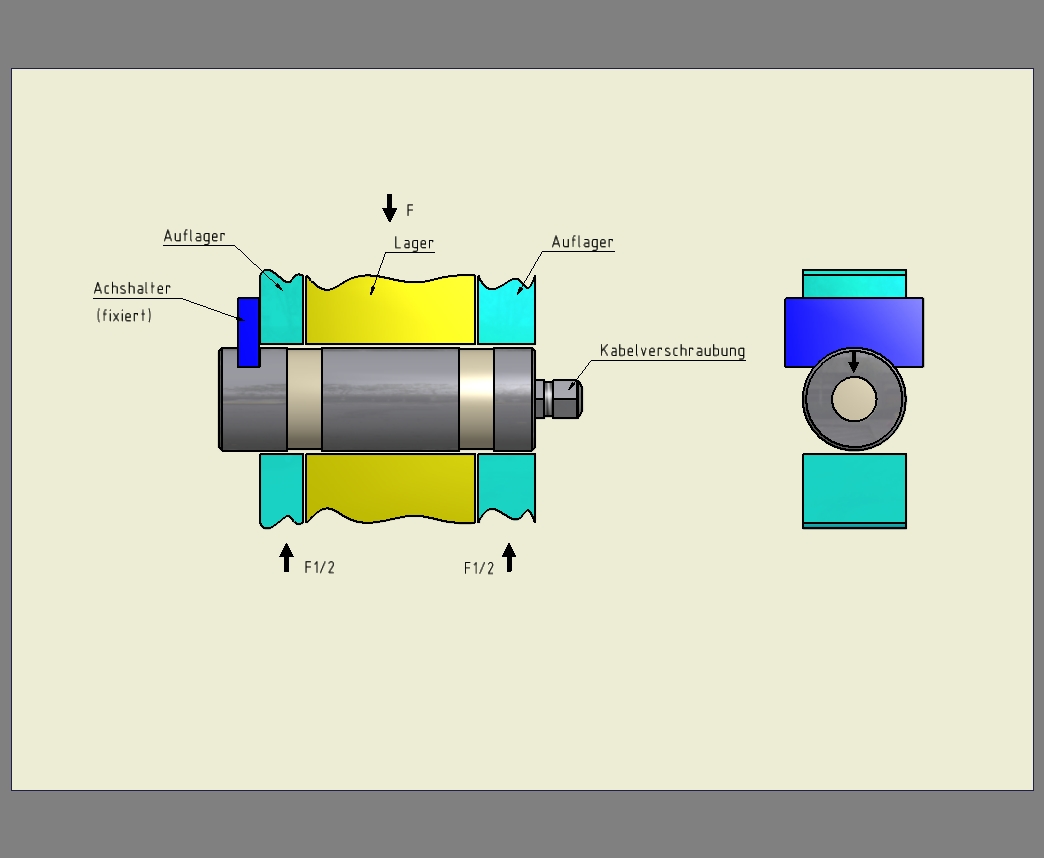

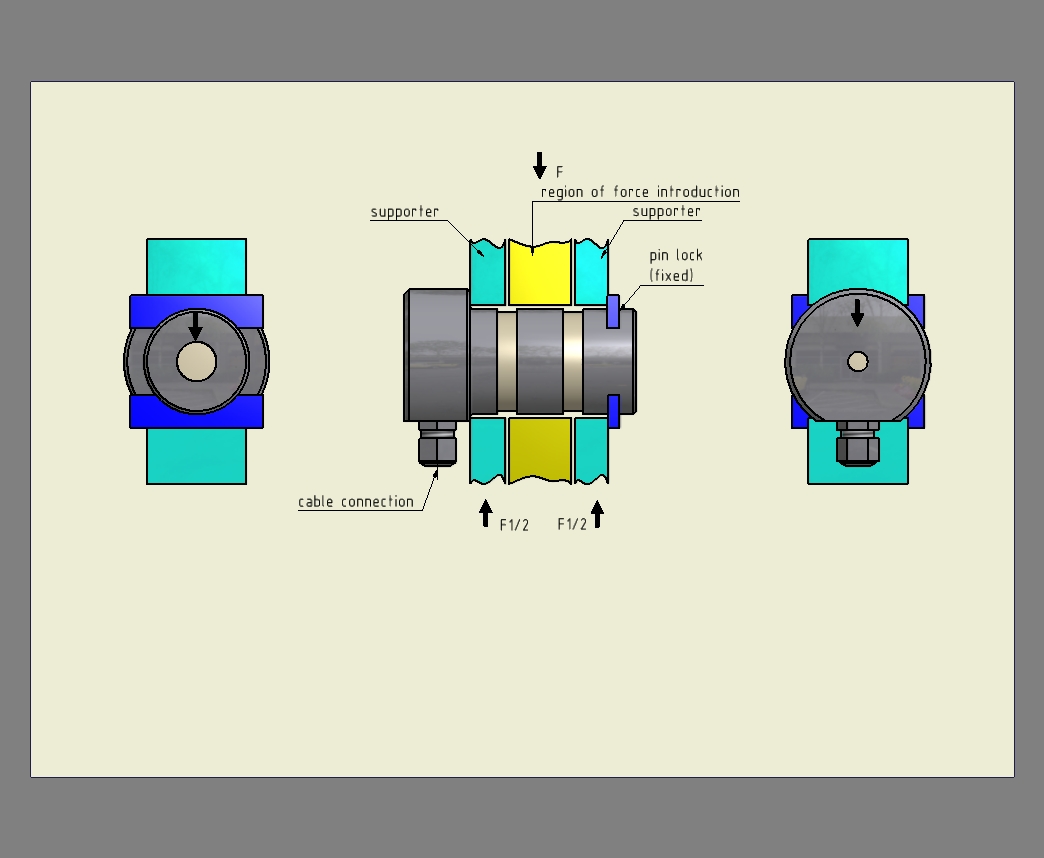

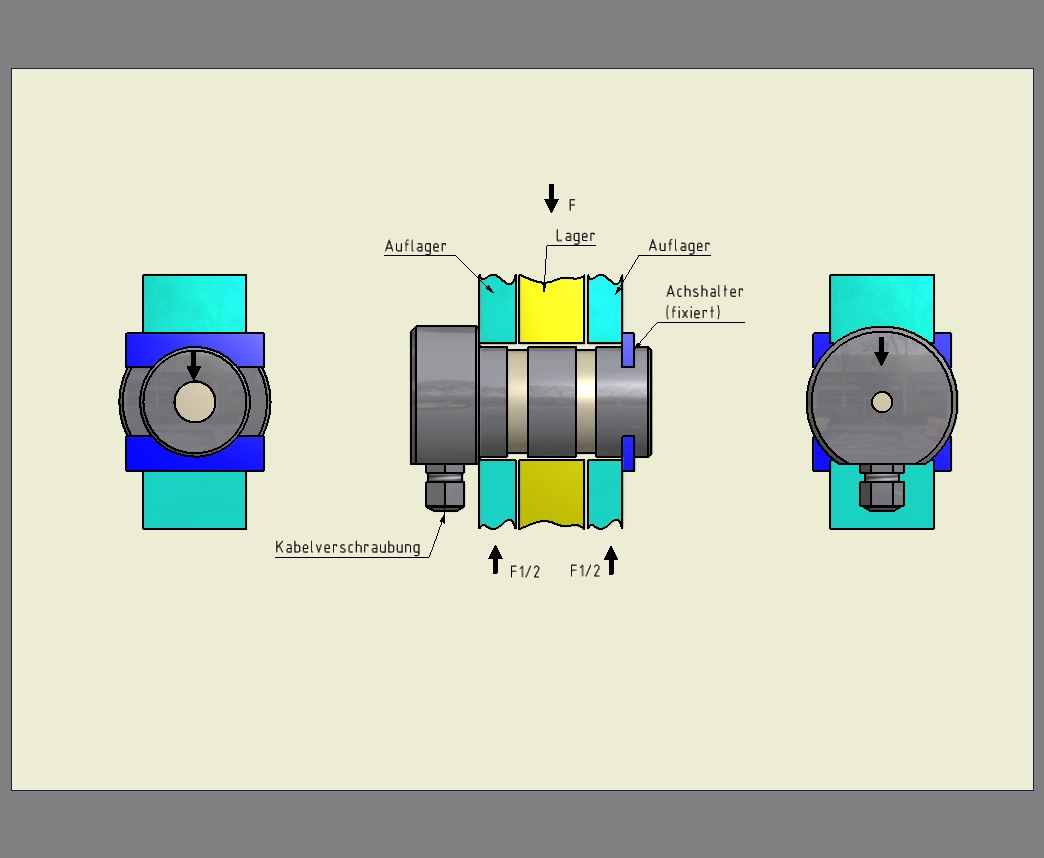

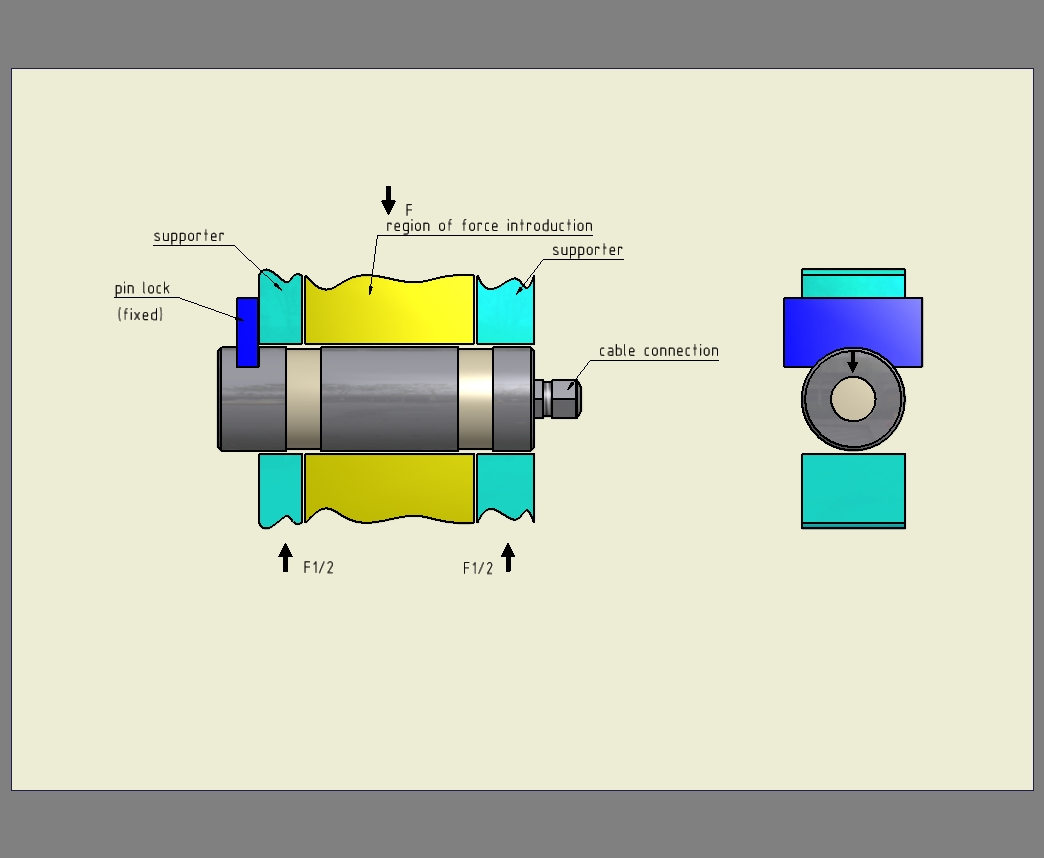

Pernos de encaje y pernos redondos

Para diferentes diseños, los pernos de medición están disponibles como pernos enchufables con brida o como pernos redondos sin brida. Dependiendo del modelo, el perno puede insertarse directamente en el diseño existente del cojinete o de la articulación.

Para una sujeción mecánica adicional, los pernos de medición pueden diseñarse, por ejemplo, con muescas preparadas o placas de bloqueo. Estas evitan el desplazamiento axial del perno y contribuyen a un funcionamiento seguro.

Tecnología de medición DMS integrada

El puente completo de galgas extensométricas se encuentra protegido en una cámara de medición situada en el interior del perno de medición. El espacio de aplicación está relleno de un material de encapsulado altamente elástico que protege los sensibles puntos de medición frente a influencias mecánicas y químicas.

El equilibrio del puente se calibra, en estado sin carga, a aproximadamente ±0,01 mV/V. El perno de medición puede conectarse directamente a un amplificador de medición.

Prueba de funcionamiento integrada

La señal de comprobación de calibración permite verificar de forma específica la salida nominal del perno de medición. De este modo, se puede controlar el funcionamiento de la cadena de medición —desde el transductor de fuerza, pasando por el amplificador de medición, hasta la tecnología de medición posterior— sin aplicar ninguna carga mecánica adicional.
