Indicaciones de seguridad

Durante el montaje, la puesta en servicio y el funcionamiento de los pernos medidores de carga deben observarse las normas de seguridad vigentes. El montaje y la puesta en servicio de un perno medidor de carga sólo deben ser realizados por personal debidamente cualificado. El incumplimiento de las normas de seguridad puede provocar lesiones graves y daños materiales. Antes de la instalación, compruebe si el perno medidor de carga es adecuado para la aplicación. Deben observarse las indicaciones de la hoja de datos.

Instalación mecánica

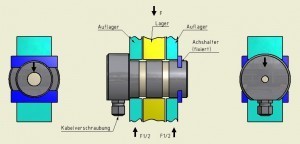

Las clavijas de medición de carga son transductores de precisión sensibles. No utilice nunca un martillo para el montaje. Los golpes y las influencias ambientales, como las vibraciones, las fuerzas del viento y el aumento de la temperatura, pueden distorsionar el resultado de la medición e incluso destruir la clavija de medición de carga. La fuerza a medir debe ser la única que actúe sobre el pasador de carga, y siempre en la dirección indicada por la flecha de fuerza grabada en la cara.

El perno de medición de la fuerza debe asegurarse contra el desplazamiento axial y la torsión. Para ello se utiliza de serie un soporte de eje. Véase también DIN 15058.
Para garantizar mediciones precisas, todas las piezas móviles (poleas, guías de cable) deben estar siempre bien lubricadas. Una clavija de medición de carga correctamente instalada no requiere mantenimiento.

Los cables de conexión para clavijas de medición de carga de VELOMAT se suministran de serie con un revestimiento exterior de PVC. Para requisitos más exigentes en cuanto a resistencia química, resistencia a los rayos UV, resistencia a la abrasión, ... los cables de conexión también pueden suministrarse con revestimiento exterior de PUR bajo pedido. Si el PUR no cumple los requisitos, los cables de conexión deben tenderse en conductos de protección.

Para las clavijas de medición de carga con salida de puente, el cable de conexión no debe ser superior a 3 metros. Si esto no es suficiente, debe conectarse en el cable un amplificador de medida.

Los cables de conexión deben tenderse por separado y a una distancia suficiente de los cables de alta tensión o de carga.

Causas de avería

Los pernos medidores de carga son piezas de máquina robustas que, si se instalan correctamente, funcionarán perfectamente durante años sin necesidad de mantenimiento. Las siguientes influencias pueden provocar un fallo prematuro:

• Sobrecarga con fuerzas que superan la fuerza máxima de funcionamiento especificada debido a fuerzas de impulso o pares.
• Humedad en el pasador de carga
• Influencias químicas
• Trabajos de soldadura en las proximidades del perno de carga (con flujo de corriente a través de la célula de medición)
• Sobrecalentamiento
• Daños en el cable de conexión
